Capitolo 1 Visualizzazione del prodotto
1.1Dominio di applicazione
AI-733 è una scheda madre intelligente multifunzionale, comunemente utilizzata in PC ARM, splicing a grande schermo, animazione e giochi, tablet di conferenza, edge computing, computer industriali,Scatole per lettori TV., server cloud, NVR intelligenti e altri campi.
1.2Visualizzazione del prodotto
AI - 733 utilizza Rockchip RK 3588, un processore octa-core a 64 bit di nuova generazione. Il chip è dotato di una NPU di potenza di calcolo 6TOPS ed è dotato di Android1 2.0/Ubuntu20.04/Debian11.0 sistema (il kernel è Linux 5.10 ). La GPU utilizza Mali-G610 MC4, che ha prestazioni eccezionali e prestazioni ad alto costo. Supporta la codifica e decodifica video 8K, l'uscita del display 8K, interfacce di visualizzazione multiple integrate,e supporta display multi-schermo; ricche interfacce ad alta velocità (PCIe, TYPE-C, SATA, Gigabit Ethernet), facilmente espansibili.
1.3Caratteristiche
- Supporta decodifica fino a 8K e vari display LCD a segnale LVDS, schermi EDP.
- metodi di aggiornamento multipli come il telecomando, il disco in U, la scheda TF, il cavo USB collegato al computer, ecc.
- Disco in U, schermata di configurazione della scheda TF, plug and play, supporto perfetto per tutte le dimensioni, tutti i display a risoluzione.
- Supporta perfettamente il software di rilascio tradizionale del settore e il software di applicazione industriale, pronto per l'uso.
- Supporta perfettamente una varietà di touch screen tradizionali come infrarossi, ottici, capacitivi, resistivi, ecc., supporta la configurazione HID di touch screen senza conducente e non richiede alcun debug.
- Supporta perfettamente i principali dispositivi USB/porta seriale del settore, stampanti, lettori di carte, tastiere password, lettori di impronte digitali, fotocamere, riconoscimento delle carte d'identità, scanner di codici QR, ecc.e fornisce programmi di demo test.
- Con 9 porte USB, 9 porte seriali, 4 porte IO, WIFI / RJ45 / 4G / 5G e altre opzioni di rete.
- Socket modulo PCI-E integrato, supporta vari moduli PCI-E come YUGE e Quectel per accedere a Internet.

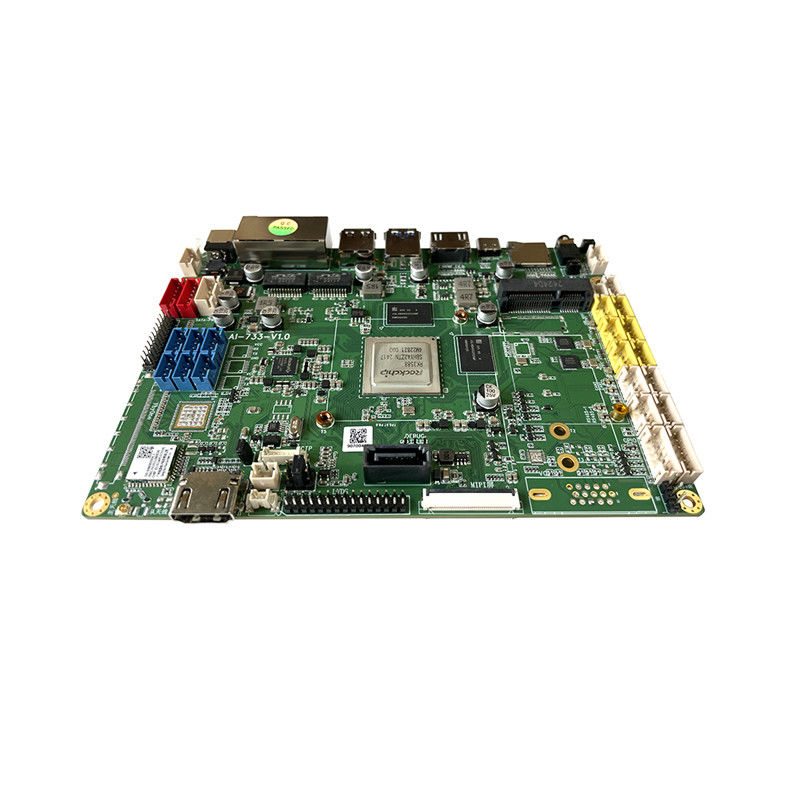

1.4Diagramma di aspetto e descrizione dell'interfaccia
Le interfacce corrispondenti dei numeri nella figura sono:
| numero di serie |
Definizione del pin |
| 1 |
Fornitore di alimentazione DC-12V |
| 2 |
1000MLAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (uscita HDMI) |
| 6 |
USB0_OTG(TIPO-C) |
| 7 |
Carta TF |
| 8 |
Audio_OUT |
| 9 |
Tasto di riavvio(Uboot può essere attivato da un pin lungo dopo Audio_out) |
| 10 |
Tasto di accensione + tasto di ripristino |
| 11 |
Interfaccia dell' altoparlante |
| 12 |
Interfaccia MIC |
| 13 |
Interfaccia modulo 4G |
| 14 |
Interfaccia M.2opzionale (modulo 5G, disco rigido ecc.) |
| 15 |
USB_HOST(6) |
| 16 |
Can1 |
| 17 |
CAN2è facoltativo e multiplexato con porta seriale 5. |
| 18 |
Porta seriale 6 (RS485) |
| 19 |
Porta seriale 1 (RS485) |
| 20 |
GPIO |
| 21 |
LED+IR |
| 22 |
Interfaccia IR |
| 23 |
Interfaccia VGAopzionale |
| 24 |
Interfaccia per schermo MIPI |
| 25 |
DEBUG porta seriale 2 |
| 26 |
Interfaccia del disco rigido SATA |
| 27 |
Interfaccia di schermo LVDS a doppio canale |
| 28 |
LVDS-VCC (salti di alimentazione dello schermo) |
| 29 |
Interfaccia touch screen CTP(Lo stesso del numero 48, scegli uno) |
| 30 |
Collegamento del ventilatore |
| 31 |
RTC-BAT (interfaccia della batteria RTC) |
| 32 |
HDMIIN |
| 33 |
Interfaccia a doppia antenna WiFi |
| 34 |
Interfaccia Vbyoneopzione |
| 35 |
Porta seriale 7(porta seriale TTL predefinita, RS232 opzionale) |
| 36 |
Porta seriale 0(porta seriale TTL predefinita, RS232 opzionale) |
| 37 |
Porta seriale 3(porta seriale TTL predefinita, RS232 opzionale) |
| 38 |
Porta seriale 8(porta seriale TTL predefinita, RS232 opzionale) |
| 39 |
Porta seriale 4(porta seriale TTL predefinita, RS232 opzionale) |
| 40 |
Porta seriale 5(porta seriale TTL predefinita, RS232 opzionale) |
| 41 |
Interfaccia per schermo EDP |
| 42 |
SATA_PWR(alimentazione del disco rigido SATA) |
| 43 |
schermo secondarioretroilluminazioneinterfaccia |
| 44 |
Interfaccia di retroilluminazione dello schermo principale |
| 45 |
Interfaccia di ingresso di potenza |
| 46 |
SIM-CARD |
| 47 |
MIPI-CAM (Interfaccia della fotocamera MIPI) |
| 48 |
Interfaccia touch screen CTP per sedile PFC(Lo stesso del numero 29, scegli uno) |
