Display commerciale intelligente scheda madre AI-530 Rockchip RK3568
  • Display commerciale intelligente scheda madre AI-530 Rockchip RK3568
  • Display commerciale intelligente scheda madre AI-530 Rockchip RK3568
  • Display commerciale intelligente scheda madre AI-530 Rockchip RK3568
Display commerciale intelligente scheda madre AI-530 Rockchip RK3568

Display commerciale intelligente scheda madre AI-530 Rockchip RK3568

Luogo di origine Cina
Marca YNH
Certificazione UL
Numero di modello 530
Document YNH-530 Product Specificati...25.pdf
Dettagli del prodotto
CPU:
Rockchip RK3 568, quad-core, 2.0 GHz
DDR:
2G standard (4G / 8G opzionale) LP DDR 4
eMMC:
EMMC 32G (opzionale 64G / 128G)
Risoluzione di decodifica:
Supporto fino a 4K
Sistema operativo:
Android 11.0 /Ubuntu20.04 /Debian 11.0 (il kernel è Linux4.19)
Interfaccia USB:
6, 2 USB3.0 (uno dei quali è OTG ), 4 USB 2.0 _HOST
Evidenziare:

Motherboard per display commerciali intelligenti

,

RK3568 scheda madre per display commerciali

,

Intelligente scheda madre RK3568

Termini di pagamento e spedizione
Quantità di ordine minimo
100 pezzi
Prezzo
50-80 USD per pcs
Imballaggi particolari
Imballaggio in cartone, ciascuna scatola contiene 100 schede madri, dimensione della scatola 57*39*3
Tempi di consegna
30 giorni
Termini di pagamento
L/C, T/T
Capacità di alimentazione
5000 PCS PER MESE
Descrizione del prodotto

Capitolo 1 Visualizzazione del prodotto

1.1Dominio di applicazione

AI-530 è una scheda madre intelligente per display commerciale, generalmente applicabile a: segnaletica digitale, terminali self-service, ecc.

1.2Visualizzazione del prodotto

AI - 530 utilizza il processore quad-core Rockchip RK3568, il chip è dotato di potenza di calcolo NPU da 1,0 T, dotato di sistema Android11.0 /Ubuntu20.04 /Debian 11.0 (il kernel è Linux 4.19),frequenza principale fino a 2.0 GHz, prestazioni eccezionali, prestazioni ad alto costo. La GPU utilizza Mali-G52, supporta la decodifica video 4K 60fps H.265/H.264/VP9, supporta la decodifica video 1080P 100fps H.265/H.264.Supporta l'uscita e l'ingresso video multicanale, ricche interfacce e supporta una varietà di espansioni periferiche.

1.3Caratteristiche

  • Supporta decodifica fino a 4K e uscita dello schermo a doppio canale LVDS / EDP / MIPI / HDMI.
  • metodi di aggiornamento multipli come il telecomando, il disco in U, la scheda TF, il cavo USB collegato al computer, ecc.
  • Disco in U, schermata di configurazione della scheda TF, plug and play, supporto perfetto per tutte le dimensioni, tutti i display a risoluzione.
  • Supporta perfettamente il software di rilascio tradizionale del settore e il software di applicazione industriale, pronto per l'uso.
  • Supporta perfettamente una varietà di touch screen tradizionali come infrarossi, ottici, capacitivi, resistivi, ecc., supporta la configurazione HID di touch screen senza conducente e non richiede alcun debug.
  • Supporta perfettamente i principali dispositivi USB/porta seriale del settore, stampanti, lettori di carte, tastiere password, lettori di impronte digitali, fotocamere, riconoscimento delle carte d'identità, scanner di codici QR, ecc.e fornisce programmi di demo test.
  • Con 6 porte USB, 8 porte seriali, 4 porte IO, WIFI/RJ45/4G e altre opzioni di rete.
  • Socket per moduli PCI-E 4G integrato, supporta vari moduli PCI-E 4G come Yuge e Quectel per accedere a Internet.

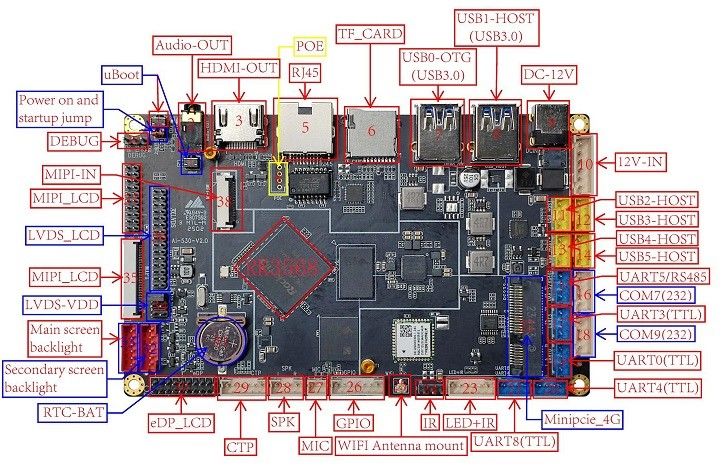

1.4Diagramma di aspetto e descrizione dell'interfaccia

Display commerciale intelligente scheda madre AI-530 Rockchip RK3568 0
Le interfacce corrispondenti dei numeri nella figura sono:

numero di serie Definizione del pin
1 UStivaleaggiornamentopulsante
2 Audio-OUTSupporto per cuffie
3 Uscita HDMIinterfaccia
4 Porta di rete POE(Riservato, facoltativo)
5 Porta di rete RJ45
6 TFslot per carte
7 USB0_OTG(USB 3.0)
8 USB1_ HOST(USB 3.0)
9 DC...Input di potenza 12V
10 12Vpotenza di ingressointerfaccia
11 USB2_ HOST(USB 2.0)
12 USB3_ HOST(USB 2.0)
13 USB4_ HOST(USB 2.0)
14 USB5_ HOST(USB 2.0)
15 UART5/RS485 (porta seriale TTL predefinita,Porta seriale RS485opzionale)
16 COM7 (porta seriale RS232 per impostazione predefinita,Porta seriale TTLopzionale)
17 UART3 (porta seriale TTL)
18 COM9 (porta seriale RS232 per impostazione predefinita,Porta seriale TTLopzionale)
19 UART0 (porta seriale TTL)
20 UART4 (porta seriale TTL)
21 UART8 (porta seriale TTL)
22 Lo slot per modulo 4G PCI-E
23 LED+IR(interfaccia interruttore + comando remoto della scheda luminosa)
24 IR(interfaccia del ricevitore del telecomando)
25 presa dell'antenna WIFI
26 GPIOinterfaccia
27 MICinterfaccia del microfono
28 Interfaccia dell'altoparlante SPK
29 CTP(Interfaccia touch screen i2c)
30 eDPinterfaccia schermo
31 RTCbatteriatenitore
32 schermo secondarioretroilluminazioneinterfaccia
33 Schermata principaleinterfaccia di retroilluminazione
34 LVDS-VDD(Salto dell'alimentazione dello schermo LVDS)
35 Interfaccia FPC per schermo MIPI(simile all'interfaccia per schermo MIPI n. 37, multiplexata con interfaccia per schermo LVDS a doppio canale)
36 Doppia canalizzazioneLVDSschermointerfaccia(multiplexato con interfaccia schermo MIPI)
37

Interfaccia MIPI(simile all'interfaccia FPC per schermo MIPI n. 35, multiplexata con interfaccia LVDS a doppio canale,

È possibile aggiungere un MIPI alla scheda eDP per convertirlo in un'uscita di interfaccia eDP)
38 MIPI-IN(interfaccia HDMI IN)
39 DEBUGserieporto 2
40 Accendi e la macchina si apre.
41 SIM_CARDslot
