Descrizione del prodotto:
Applicazione:
AI-732 è una scheda madre intelligente multifunzionale, comunemente utilizzata in vari campi come ARM PC, splicing a grande schermo, animazione e giochi, tablet di conferenza, edge computing,computer industriali, box di lettori TV, server cloud, NVR intelligente, e altro ancora.

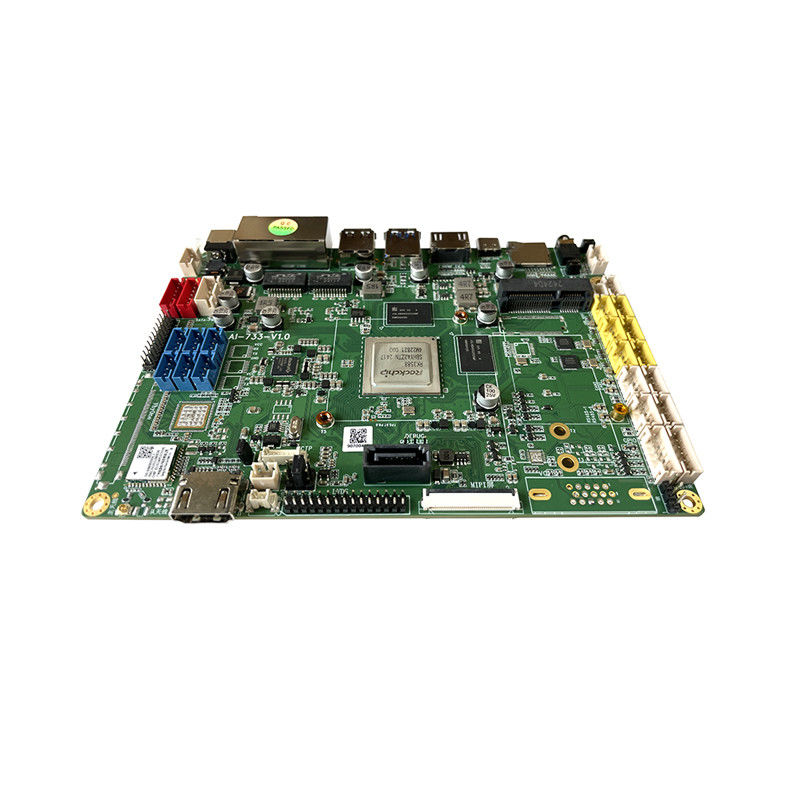

Visualizzazione del prodotto:
AI-732 dispone del Rockchip RK3588, un processore octa-core a 64 bit di nuova generazione.0 sistema (il kernel è Linux 5.10). La sua GPU, il Mali-G610 MC4, offre prestazioni eccezionali ed efficienza dei costi. La scheda madre supporta la codifica e decodifica video 8K, l'uscita del display 8K, più interfacce di visualizzazione integrate,nonché capacità di visualizzazione su più schermiFornisce anche interfacce ad alta velocità come PCIe, TYPE-C, Gigabit Ethernet per una facile espansione.
Caratteristiche:
Caratteristiche
●Alta definizione. Supporta decodifica fino a 8K e vari display LVDS / EDP / MIPI / HDMI
● Supporta più metodi di aggiornamento come il telecomando, il cavo USB collegato al computer, il pacchetto OTA U disk, ecc.
●Dischi in U, parametri dello schermo di configurazione della scheda TF, plug and play, supporto perfetto per tutte le dimensioni, tutti i display a risoluzione.
● Supporta perfettamente il software di rilascio tradizionale e il software di applicazione industriale, pronto per l'uso.
● Supporta perfettamente una varietà di touch screen tradizionali come infrarossi, ottici, capacitivi, resistivi, ecc., supporta la configurazione HID di touch screen senza conducente e non richiede alcun debug.
● Supporta perfettamente i principali dispositivi USB/porta seriale del settore, stampanti, lettori di carte, tastiere password, lettori di impronte digitali, fotocamere, riconoscimento delle carte d'identità, scanner di codici QR, ecc.,e fornisce programmi di demo test.
●Integrato con 9 porte USB, 7 porte seriali, 4 porte IO, WIFI/RJ45/4G/5G e altre opzioni di rete.
●Socket per moduli PCI-E integrato, supporta vari moduli PCI-E come YUGE e Quectel per l'accesso a Internet.
Parametri tecnici:
Definizione del pin
1. Porta di rete RJ45 (1000M)
2. slot per schede TF
3. USB1_HOST
4. pulsante di aggiornamento di uBoot
5. Interfaccia MIC
6. Interfaccia di commutazione + interfaccia del pulsante di ripristino di aggiornamento forzato
7. Interfaccia della fotocamera MIPI
8. USB 3.0 _HOST
9. PWR-ON
10. USB0-OTG (TYPE-C) (porta USB per l'aggiornamento e il debugging)
11. Jack per cuffie audio_out (con microfono)
12Interfaccia di alimentazione DC-12V
13Interfaccia di ingresso di potenza 12V
14. DEBUG porta seriale 2
15Interfaccia di retroilluminazione secondaria dello schermo
16. Interfaccia di retroilluminazione dello schermo principale
17Interfaccia per schermo LVDS a doppio canale
18. LVDS schermo alimentazione salta
19. interfaccia eDP0 sullo schermo (può essere configurata come uscita HDMI con una scheda di adattamento)
20. HDMI-RX (interfaccia di ingresso HDMI)
21. HDMI-TX (interfaccia di uscita HDMI, interfaccia eDP1 opzionale)
22. Portone seriale RS485-1
23. Interfaccia CAN1
24. LED+IR
25. Interfaccia dell' altoparlante SPK
26. FAN Fan Connector
27. porta seriale COM4 (porta seriale TTL per impostazione predefinita, porta seriale RS232 facoltativa)
28. porta seriale COM5 (porta seriale TTL per impostazione predefinita, porta seriale RS232 opzionale)
29. porta seriale COM7 (porta seriale TTL per impostazione predefinita, porta seriale RS232 opzionale)
30. porta seriale COM8 (porta seriale TTL per impostazione predefinita, porta seriale RS232 opzionale)
31. Interfaccia GPIO
32. Interfaccia touch screen CTP
33Interfaccia batteria RTC-BAT
34. Interfaccia dell'antenna GPS (reservata, modulo GPS opzionale)
35. Interfaccia di antenna secondaria WiFi
36. Interfaccia dell' antenna principale WiFi
37. USB7_HOST
38. USB6_HOST
39. USB5_HOST
40. USB4_HOST
41. USB3_HOST
42. USB2_HOST
43. porta seriale UART3 (TTL)
44. Interfaccia modulo 4G
45. SIM_CARD
46. Interfaccia schermo MIPI
47. Interfaccia M.2 (reservata, può collegare modulo 5G, disco rigido, ecc.)
Applicazioni:
La scheda YNH 733 RK3588 è un prodotto versatile e avanzato con una vasta gamma di applicazioni in vari settori.Ecco alcune occasioni di applicazione del prodotto e scenari in cui il RK3588 Board eccelle:
1. Automatizzazione industriale:La scheda RK3588 è perfetta per l'uso nei sistemi di automazione industriale grazie alle sue prestazioni potenti e al funzionamento affidabile.
2Segnaletica digitale:La scheda RK3588 è ideale per le applicazioni di segnaletica digitale, fornendo output audio e video di alta qualità per guidare display coinvolgenti nei negozi al dettaglio, nei ristoranti e negli spazi pubblici.
3. IoT (Internet delle cose):Con il suo design compatto e il supporto per vari sistemi operativi come Android 12.0, Ubuntu 20.04, e Debian 11.0, la scheda RK3588 è adatta a progetti IoT come dispositivi domestici intelligenti, sistemi di monitoraggio ambientale e soluzioni IoT industriali.
4- Multimedia Entertainment:Il supporto della scheda RK3588 per altoparlanti 4R / 20W a canale singolo la rende una grande scelta per applicazioni di intrattenimento multimediale.e sistemi audio.
5Sistemi di navigazione:La funzione GPS opzionale della scheda RK3588 la rende adatta per sistemi di navigazione in veicoli, droni e attrezzature all'aperto, fornendo capacità di localizzazione e mappatura accurate.
Con la sua certificazione UL, la scheda YNH 733 RK3588 garantisce elevati standard di qualità e sicurezza per tutte le sue applicazioni.Il numero minimo di ordini di 100 unità lo rende accessibile sia per i progetti su piccola scala che per le implementazioni su larga scala.
Inoltre, la funzione RTC Real Time Clock della scheda RK3588 con supporto di memoria di tempo di 3 anni consente funzioni di accensione e spegnimento temporanee, migliorando la sua usabilità in vari scenari.
Con una dimensione di 135,0 * 92,0 * 1,6 mm, la dimensione compatta della scheda RK3588 rende facile l'integrazione in diversi dispositivi e sistemi.Il prodotto viene fornito in confezioni di 100 pezzi per scatola, con tempi di consegna di 5-8 giorni e termini di pagamento in T/T.
Nel complesso, la scheda YNH 733 RK3588 offre una soluzione potente e affidabile per una vasta gamma di occasioni e scenari di applicazione,rendendolo una scelta privilegiata per le imprese e gli sviluppatori in cerca di soluzioni di elaborazione integrata ad alte prestazioni.
Personalizzazione:
Servizi di personalizzazione del prodotto per la scheda RK3588:
Marchio: YNH
Numero modello: 733
Luogo di origine: Shenzhen
Certificazione: UL
Quantità minima d'ordine: 100
Prezzo: 150~180 USD
Dettagli dell'imballaggio: 100 pezzi per scatola
Tempo di consegna: 5-8 giorni
Termini di pagamento: T/T
Supporto di rete: Ethernet, 1000M
Interfaccia USB: 9, 1 USB3.0, 1 TYPEC-OTG, 7 USB 2.0 _HOST
GPS: 1, facoltativo
Uscita di altoparlanti: supporta altoparlanti a canale singolo 4R / 20W
CPU: RK3588, octa-core, 2,4 GHz
Supporto e servizi:
Il prodotto RK3588 Board offre un supporto tecnico e servizi di prodotto completi per aiutare gli utenti a massimizzare la funzionalità e le prestazioni della scheda.Il nostro team di supporto tecnico è disponibile per fornire indicazioni sull'installazioneInoltre, offriamo servizi come aggiornamenti software, aggiornamenti firmware,e manutenzione dell'hardware per garantire che la scheda funzioni al meglioRestate certi che il nostro team è dedicato ad aiutarvi a sfruttare al meglio la vostra esperienza di RK3588.
