Capitolo 1 Visualizzazione del prodotto

1.1Dominio di applicazione

YNH-732 è una scheda madre intelligente multifunzionale, comunemente utilizzata in PC ARM, splicing a grande schermo, giochi d'animazione, tablet di conferenza, edge computing, computer industriali, box per lettori TV,server cloud, NVR intelligenti e altri campi.

1.2Visualizzazione del prodotto

YNH-732 adotta Rockchip RK3588 nuova generazione di processore octa-core a 64 bit. Viene fornito con 6TOPS NPU di potenza di calcolo ed è dotato di sistema Android12.0/Ubuntu20.04 (il kernel è Linux4.19),La GPU utilizza il Mali-G610 MC4, con prestazioni eccezionali e prestazioni ad alto costo. Supporta il codec video 8K, l'uscita del display 8K, interfacce di visualizzazione multiple integrate, supporto per il display multi-schermo;Interfaccia ad alta velocità ricca (PCIe), TYPE-C, Gigabit Ethernet), facile da espandere.

1.3Caratteristiche del prodotto

◆ Supporta decodifica fino a 8K e vari display HDMI.

◆ Supporta più metodi di aggiornamento come il telecomando, il cavo USB collegato al computer, il pacchetto OTA U disk, ecc.

◆ Dischi in U, parametri dello schermo di configurazione della scheda TF, plug and play, supporto perfetto per tutte le dimensioni, tutti i display a risoluzione.

◆ Supporta perfettamente il software di rilascio tradizionale dell'industria e il software di applicazione industriale, pronto all'uso.

◆ Supporta perfettamente gli schermi a contatto a infrarossi, ottici, capacitivi, resistivi e altri mainstream, e supporta la configurazione HID degli schermi a contatto senza conducente, senza necessità di debug.

◆ Supporta perfettamente i principali dispositivi USB/seriale del settore, stampanti, lettori di carte, tastiere password, scanner di impronte digitali, fotocamera, riconoscimento di carte d'identità, scanner di codici QR, ecc.,fornire il programma di prova demo.

◆ Altamente integrato, con 6 porte USB, 4 porte seriali, WIFI/RJ45/4G/5G e altre opzioni di rete.

◆ Socket per moduli PCI-E integrato, supporta vari moduli PCI-E come YUGE e Quectel per accedere a Internet.

Capitolo 2 Elenco delle funzioni di base

Capitolo 3ApparizioneDescrizione dell'interfaccia

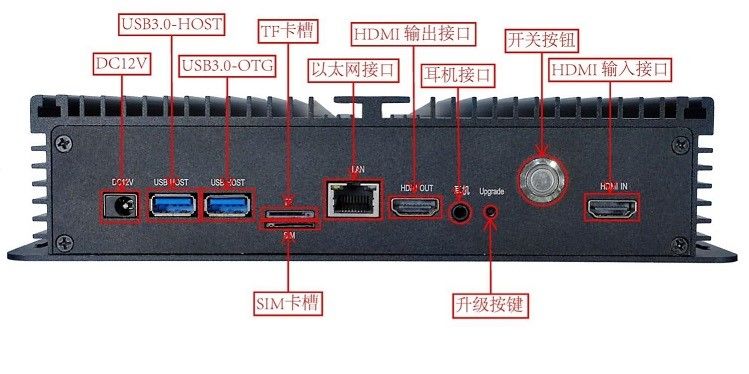

Vista frontale

Vista posteriore

Dimensioni

Lista di articoli:

1. 12V/2A adattatore

2Una scatola di controllo industriale

3Un' antenna Wi-Fi.

4Una antenna 4G.

5. Quattro viti di fissaggio M4X10
