Capitolo 1 Visualizzazione del prodotto

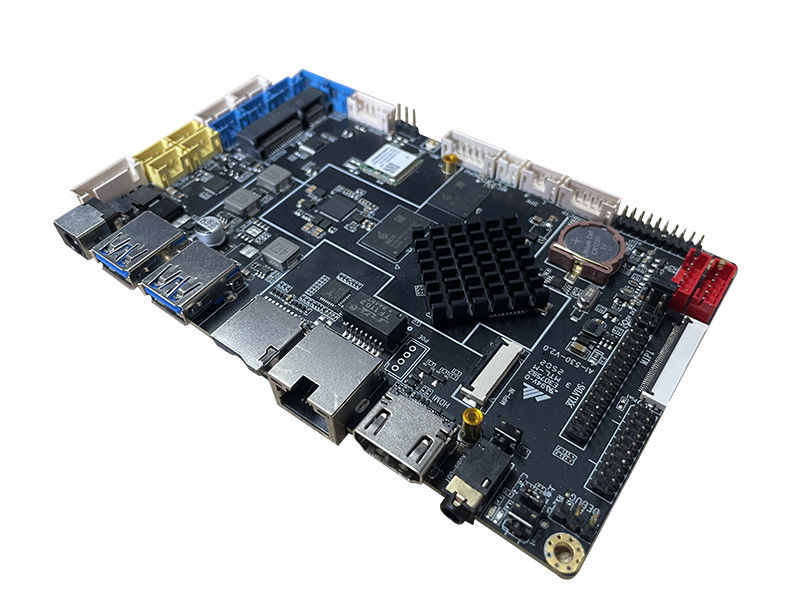

AI-530 Display commerciale scheda madre Linux per segnaletica digitale e terminali self-service
1.1Dominio di applicazione
AI-530 è una scheda madre intelligente per display commerciale, generalmente applicabile a: segnaletica digitale, terminali self-service, ecc.
1.2Visualizzazione del prodotto
AI - 530 utilizza il processore quad-core Rockchip RK3568, il chip è dotato di potenza di calcolo NPU da 1,0 T, dotato di sistema Android11.0 /Ubuntu20.04 /Debian 11.0 (il kernel è Linux 4.19),frequenza principale fino a 2.0 GHz, prestazioni eccezionali, prestazioni ad alto costo. La GPU utilizza Mali-G52, supporta la decodifica video 4K 60fps H.265/H.264/VP9, supporta la decodifica video 1080P 100fps H.265/H.264.Supporta l'uscita e l'ingresso video multicanale, ricche interfacce e supporta una varietà di espansioni periferiche.
1.3Caratteristiche
- Supporta decodifica fino a 4K e uscita dello schermo a doppio canale LVDS / EDP / MIPI / HDMI.
- metodi di aggiornamento multipli come il telecomando, il disco in U, la scheda TF, il cavo USB collegato al computer, ecc.
- Disco in U, schermata di configurazione della scheda TF, plug and play, supporto perfetto per tutte le dimensioni, tutti i display a risoluzione.
- Supporta perfettamente il software di rilascio tradizionale del settore e il software di applicazione industriale, pronto per l'uso.
- Supporta perfettamente una varietà di touch screen tradizionali come infrarossi, ottici, capacitivi, resistivi, ecc., supporta la configurazione HID di touch screen senza conducente e non richiede alcun debug.
- Supporta perfettamente i principali dispositivi USB/porta seriale del settore, stampanti, lettori di carte, tastiere password, lettori di impronte digitali, fotocamere, riconoscimento delle carte d'identità, scanner di codici QR, ecc.e fornisce programmi di demo test.
- Con 6 porte USB, 8 porte seriali, 4 porte IO, WIFI/RJ45/4G e altre opzioni di rete.
- Socket per moduli PCI-E 4G integrato, supporta vari moduli PCI-E 4G come Yuge e Quectel per accedere a Internet.
1.4Diagramma di aspetto e descrizione dell'interfaccia
Le interfacce corrispondenti dei numeri nella figura sono:
| numero di serie |
Definizione del pin |
| 1 |
UStivaleaggiornamentopulsante |
| 2 |
Audio-OUTSupporto per cuffie |
| 3 |
Uscita HDMIinterfaccia |
| 4 |
Porta di rete POE(Riservato, facoltativo) |
| 5 |
Porta di rete RJ45 |
| 6 |
TFslot per carte |
| 7 |
USB0_OTG(USB 3.0) |
| 8 |
USB1_ HOST(USB 3.0) |
| 9 |
DC...Input di potenza 12V |
| 10 |
12Vpotenza di ingressointerfaccia |
| 11 |
USB2_ HOST(USB 2.0) |
| 12 |
USB3_ HOST(USB 2.0) |
| 13 |
USB4_ HOST(USB 2.0) |
| 14 |
USB5_ HOST(USB 2.0) |
| 15 |
UART5/RS485 (porta seriale TTL predefinita,Porta seriale RS485opzionale) |
| 16 |
COM7 (porta seriale RS232 per impostazione predefinita,Porta seriale TTLopzionale) |
| 17 |
UART3 (porta seriale TTL) |
| 18 |
COM9 (porta seriale RS232 per impostazione predefinita,Porta seriale TTLopzionale) |
| 19 |
UART0 (porta seriale TTL) |
| 20 |
UART4 (porta seriale TTL) |
| 21 |
UART8 (porta seriale TTL) |
| 22 |
Lo slot per modulo 4G PCI-E |
| 23 |
LED+IR(interfaccia interruttore + comando remoto della scheda luminosa) |
| 24 |
IR(interfaccia del ricevitore del telecomando) |
| 25 |
presa dell'antenna WIFI |
| 26 |
GPIOinterfaccia |
| 27 |
MICinterfaccia del microfono |
| 28 |
Interfaccia dell'altoparlante SPK |
| 29 |
CTP(Interfaccia touch screen i2c) |
| 30 |
eDPinterfaccia schermo |
| 31 |
RTCbatteriatenitore |
| 32 |
schermo secondarioretroilluminazioneinterfaccia |
| 33 |
Schermata principaleinterfaccia di retroilluminazione |
| 34 |
LVDS-VDD(Salto dell'alimentazione dello schermo LVDS) |
| 35 |
Interfaccia FPC per schermo MIPI(simile all'interfaccia per schermo MIPI n. 37, multiplexata con interfaccia per schermo LVDS a doppio canale) |
| 36 |
Doppia canalizzazioneLVDSschermointerfaccia(multiplexato con interfaccia schermo MIPI) |
| 37 |
Interfaccia MIPI(simile all'interfaccia FPC per schermo MIPI n. 35, multiplexata con interfaccia LVDS a doppio canale,
È possibile aggiungere un MIPI alla scheda eDP per convertirlo in un'uscita di interfaccia eDP)
|
| 38 |
MIPI-IN(interfaccia HDMI IN) |
| 39 |
DEBUGserieporto 2 |
| 40 |
Accendi e la macchina si apre. |
| 41 |
SIM_CARDslot |
Capitolo 2 Elenco delle funzioni di base
| Principali indicatori hardware |
| CPU |
Rockchip RK3 568, quad-core, 2.0 GHz |
| DDR |
2G standard (4G / 8G opzionale) LP DDR 4 |
| EMMC |
EMMC 32G (opzionale 64G / 128G) |
| Risoluzione di decodifica |
Supporto fino a 4K |
| Sistema operativo |
Android 11.0 /Ubuntu20.04 /Debian 11.0 (il kernel è Linux4.19) |
| Supporto della rete |
Ethernet, 10M/100M; porta POE opzionale |
| Modulo wifi a doppia banda 2.4G+5G predefinito; Bluetooth 5.4 |
| Supporto 4G, connessione al modulo 4G dell' interfaccia PCI-E |
| Interfaccia USB |
6, 2 USB3.0 (uno dei quali è OTG ), 4 USB 2.0 _HOST |
| Porta seriale |
8; 2 porte seriali RS232 (porta seriale TTL opzionale), 5 porte seriali TTL (UART3 può essere dotata di porta seriale RS485), 1 porta seriale DEBUG debug (porta seriale TTL opzionale) |
|
Uscita LCD
|
1 interfaccia di schermo LVDS a doppio canale (multiplizzata con due interfacce di schermo MIPI, una su tre) |
| EDP, 1, supporta l' uscita 1080P |
| HDMI, 1 porta, uscita fino a 4K @ 60fps |
| 2 interfacce per schermi MIPI (l'interfaccia per pin per schermi MIPI può essere convertita in un'interfaccia di uscita eDP aggiungendo una MIPI alla scheda di conversione eDP,e può essere riutilizzato con l'interfaccia di schermo LVDS a doppio canaleScegli una delle tre) |
| HDMI IN |
Supporto da scheda HDMI IN esterna |
| Uscita dell'altoparlante |
Supporta altoparlanti monocanale 4R/ 20W |
| Orologio RTC in tempo reale |
La batteria supporta la memoria temporale per 3 anni e supporta l'alimentazione temporizzata su e fuori |
| Aggiornamento del sistema |
Supporta l' aggiornamento del cavo USB / disco U / rete |
