Capitolo 1 Visualizzazione del prodotto

AI-733 RK3588 scheda madre multifunzionale intelligente

1.1Dominio di applicazione

AI-733 è una scheda madre intelligente multifunzionale, comunemente utilizzata in PC ARM, splicing a grande schermo, animazione e giochi, tablet di conferenza, edge computing, computer industriali,Scatole per lettori TV., server cloud, NVR intelligenti e altri campi.

1.2Visualizzazione del prodotto

AI - 733 utilizza Rockchip RK 3588, un processore octa-core a 64 bit di nuova generazione. Il chip è dotato di una NPU di potenza di calcolo 6TOPS ed è dotato di Android1 2.0/Ubuntu20.04/Debian11.0 sistema (il kernel è Linux 5.10 ). La GPU utilizza Mali-G610 MC4, che ha prestazioni eccezionali e prestazioni ad alto costo. Supporta la codifica e decodifica video 8K, l'uscita del display 8K, interfacce di visualizzazione multiple integrate,e supporta display multi-schermo; ricche interfacce ad alta velocità (PCIe, TYPE-C, SATA, Gigabit Ethernet), facilmente espansibili.

1.3Caratteristiche

• Supporta decodifica fino a 8K e vari display LCD a segnale LVDS, schermi EDP.
• metodi di aggiornamento multipli come il telecomando, il disco in U, la scheda TF, il cavo USB collegato al computer, ecc.
• Disco in U, schermata di configurazione della scheda TF, plug and play, supporto perfetto per tutte le dimensioni, tutti i display a risoluzione.
• Supporta perfettamente il software di rilascio tradizionale del settore e il software di applicazione industriale, pronto per l'uso.
• Supporta perfettamente una varietà di touch screen tradizionali come infrarossi, ottici, capacitivi, resistivi, ecc., supporta la configurazione HID di touch screen senza conducente e non richiede alcun debug.
• Supporta perfettamente i principali dispositivi USB/porta seriale del settore, stampanti, lettori di carte, tastiere password, lettori di impronte digitali, fotocamere, riconoscimento delle carte d'identità, scanner di codici QR, ecc.e fornisce programmi di demo test.
• Con 9 porte USB, 9 porte seriali, 4 porte IO, WIFI / RJ45 / 4G / 5G e altre opzioni di rete.
• Socket modulo PCI-E integrato, supporta vari moduli PCI-E come YUGE e Quectel per accedere a Internet.

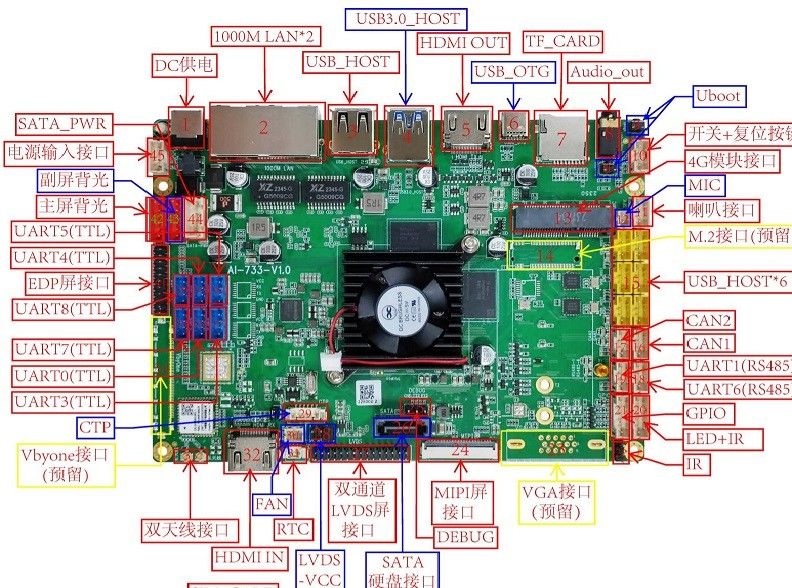

1.4Diagramma di aspetto e descrizione dell'interfaccia

Le interfacce corrispondenti dei numeri nella figura sono:
